PTP-300-02 超聲波靜力水準儀

產品概述

PTP-300-02 超聲波靜力水準儀是一種高精密液位測量?jī)x器，用于測量基礎和建筑物各個測點的相對沉降。由儲液器、進口高精度芯體和特殊定制電路模塊、保護罩等部件組成。適用于測量地量程小精度高的沉降位移測量。

產品特點

采用有機玻璃管作為貯液容器，透明度好，可以直觀的反應容器內液面的高度便于目測、上下端蓋采用鋁合金材料制成，表面氧化處理，及輕便又防銹、傳感器采用全不銹鋼制造永不生銹，外部全封閉式結構，防水性能好、傳感器安裝采用螺紋連接固定，無需其它附件，及簡單又牢靠、上端蓋或底板上裝有水平泡，便于儀器的安裝調平。

應用范圍

產品主要應用于大型建筑物，如水電站廠、大壩、高層建筑物、核電站、水利樞紐工程，鐵路、地鐵、高鐵，綜合管廊等各測點不均勻沉降的測量。

技術參數

量程	100mm、200mm、300mm
分辨率	0.01mm
測角精度（常溫全量程）	0.1mm（0.1%FS)
工作電壓	DC 9-36V
功耗	工作功耗 0.6w
工作溫度	-20°C~+70°C
工作濕度	5%-95%
通訊接口	RS485
通訊協議	Modbus
外殼材質	鋁合金底座、亞克力杯體
電氣接口	防水五芯航空接頭
防護等級	IP68? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??外形尺寸	Φ80mm*184mm（底座Φ108）

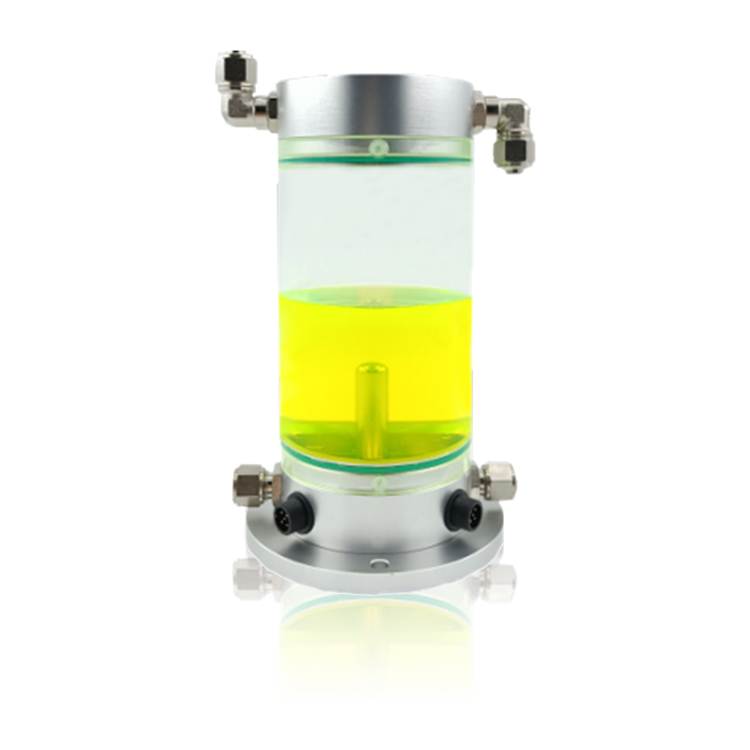

外觀圖

技術文檔

PDF超聲波靜力水準儀產品文檔下載
PDF超聲波靜力水準儀說明文檔下載
