PTF-200-01 電磁流量計

產品概述

PTF-200-01 電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。

產品特點

測量不受流體密度、黏度、溫度、壓力和電導率變化的影響；測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。

應用范圍

產品主要用于冶金、石化、造紙、輕紡、給排水、污水處理以及醫藥、食品、生物和精細化工工業領域。

技術參數

                        測量介質 蒸汽、壓縮空氣、煤值氣、液體等中高流速介質
執行標準 電磁流量傳感器
檢定規程 電磁流量計? 儀表口徑及連接方式 符合國際GB/T9119-2000? DN200-DN1500為插入型
法蘭標準
GB/T9119-2000，可定制美標ANSI、日標JIS等
精度等級 液體：±1.0%R（管道式）±2.5%（插入式）
氣體或蒸汽
±1.5%R（管道式）±2.5%（插入式）
重復性 液體：≤0.2%? 氣體或蒸汽：≤0.5%
量程比 1：10-1：20
使用條件 介質溫度T2（中溫型）：-40°C~-280°C T3（高溫型）：-40°C~350°C
環境溫度- 20°C~60°C
相對濕度
5%-90%

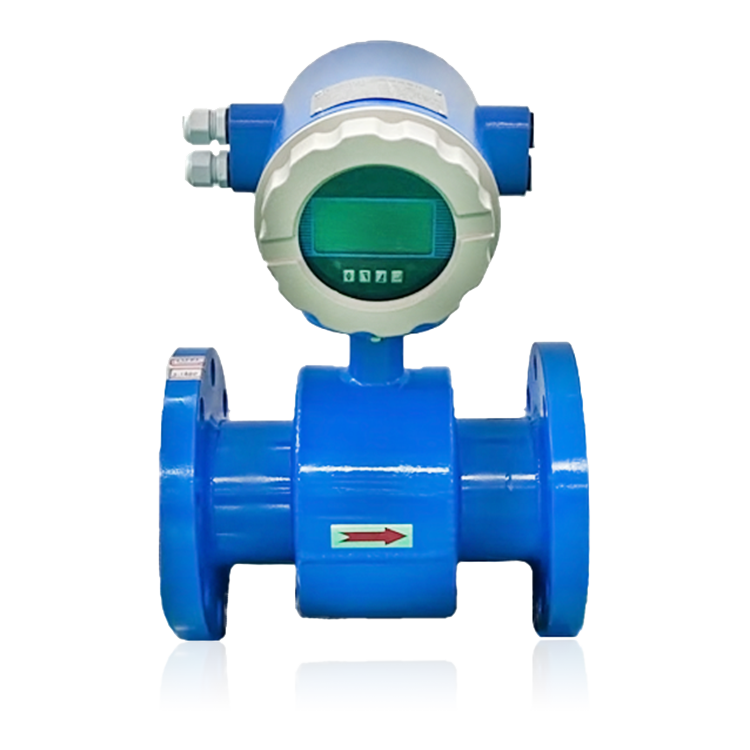

外觀圖

技術文檔

PDF電磁流量計 產品文檔下載
PDF電磁流量計 說明文檔下載

測量介質	蒸汽、壓縮空氣、煤值氣、液體等中高流速介質
執行標準	電磁流量傳感器
檢定規程	電磁流量計? 儀表口徑及連接方式符合國際GB/T9119-2000? DN200-DN1500為插入型
法蘭標準	GB/T9119-2000，可定制美標ANSI、日標JIS等
精度等級	液體：±1.0%R（管道式）±2.5%（插入式）
氣體或蒸汽	±1.5%R（管道式）±2.5%（插入式）
重復性	液體：≤0.2%? 氣體或蒸汽：≤0.5%
量程比	1：10-1：20
使用條件	介質溫度T2（中溫型）：-40°C~-280°C T3（高溫型）：-40°C~350°C
環境溫度-	20°C~60°C
相對濕度	5%-90%
